周界报警-光纤围栏_双防区

概述

RF900是利用激光干涉原理设计开发的光纤振动入侵探测产品,其振动传感光缆可沿围栏、围墙铺设(简称挂网),也可铺设到地下。当有入侵或破坏事件产生时,系统会即刻发出报警。此外,该产品可以抵抗风雨等自然因素的干扰,同时不受电磁、闪电、无线电信号等的影响,具有高度的可靠性并易于维护。

RF900分为室内应用和室外应用,支持2个防区,可广泛应用于机场、仓库、军事重地及别墅区等安保环境中。

表1-1 产品列表

型号

名称

特点

RF900 RF901入侵探测主机 开关量输出
RFM12 RFM12防区分割器 无需供电
RFM21 RFM21防区终端盒 无需供电
RFM21A RFM21A防区分割器 无需供电
RFM14 RFM14防区分割器 无需供电
RFM14A RFM14A防区分割器 无需供电

特点

  • 支持室内应用和室外应用
  • 支持单防区或双防区应用
  • 每个防区支持的最大光缆长度可达1Km
  • 支持挂网式和地埋式安装
  • 支持铁艺围栏、铁丝网、扣网等多种防护网
  • 支持开关量报警输出
  • 对攀爬、剪网、凿墙、翻越等事件可发出报警
  • 提供剪缆报警和防拆功能
  • 入侵报警响应时间不大于3
  • 系统安装调试简单
  • 可自动适应风雨等外界环境的变化,最大限度地降低各种误报警
  • 内置ESD和浪涌保护电路,能有效防止静电和雷击损坏
  • -40℃~+70℃工作环境下,系统可正常运行
  • 设备外壳采用ABS工程塑料制造
  • RF900主机采用DC12V电源供电,设备功耗小于3W

应用


3-1 RF900室外应用


3-2 RF900室内应用


周界报警-光纤围栏_多防区

概述

RF960是利用激光干涉原理设计开发的光纤振动入侵探测产品,其振动传感光缆可沿围栏、围墙铺设(简称挂网),也可铺设到地下。当有入侵或破坏事件产生时,系统会即刻发出报警。此外,该产品可以识别并排除强风,暴雨等自然因素的干扰,同时不受电磁、闪电、无线电信号等的影响,具有高度的可靠性并易于维护。

RF960采用19英寸4U机箱和插卡式设计,通过板卡配置可支持4~16个防区。RF960可以输出16路开关量报警,也可以配合RFViewTM入侵探测系统管理软件来使用,提供友好的图形用户界面。RF960可广泛应用于机场、仓库、军事重地及别墅区等安保环境中。

表1-1 产品列表

型号

名称

备注

RF960 RF960入侵探测主机 室内供电
RFM21 RFM21防区终端盒 无需供电
RFM21A RFM21A防区分割器 无需供电
RFM14 RFM14防区分割器 无需供电
RFM42 RFM42防区分割器 无需供电
RFX02 RFX02风雨传感器 可选配
RFViewTM 入侵探测系统管理软件 配合RF960设备使用

特点

  • 采用19英寸4U机箱和插卡设计
  • 系统可脱离PC机独立运行
  • 可根据现场应用来灵活配置,支持4~16防区
  • 每个防区支持的最大光缆长度可达1Km
  • 支持挂网式和地埋式安装
  • 支持铁艺围栏、铁丝网、扣网等多种防护网
  • 支持RS-485输入和输出
  • 支持16路开关量报警输出,也支持若干路开关量报警输入
  • 对翻越、攀爬、强撞击、剪网等事件可发出报警
  • 提供剪缆报警,可选配快速检测功能,检测时间不大于2秒
  • 入侵报警响应时间不大于3秒
  • 可选配若干RFX02风雨传感器,可进一步降低误报率
  • 可识别并排除强风、暴雨等自然因素的干扰,同时不受电磁信号的影响
  • 可自动适应外界环境的变化,最大限度地降低各种误报警
  • RFViewTM系统管理软件支持用户地图、防区配置、权限管理、日志管理等功能
  • 在-25℃~+85℃工作环境下,系统可正常运行
  • RFM21/RFM21A/RFM14/RFM42设备外壳采用ABS工程塑料制造
    • 采用~220V AC/50Hz电源供电
  • 机箱尺寸330mm x 178mm x 482mm(带挂耳)

应用


1 RF96016防区典型应用


1~8路SD/HD/3G-SDI光端机

2224

上升、下降时间(SD-SDI

1.50ns

SD-SDI对准抖动 (1KHz)

0.2UI

SD-SDI定时抖动 (10Hz)

0.2UI

HD-SDI对准抖动 (100KHz)

0.2UI

HD-SDI定时抖动 (10Hz)

1.0UI

光接口

物理接口

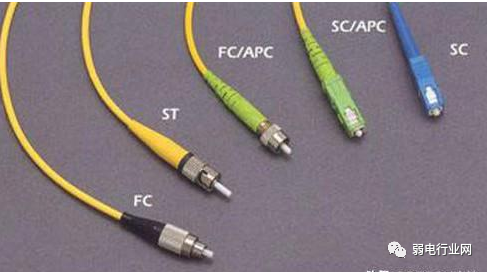

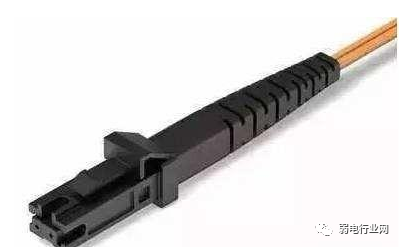

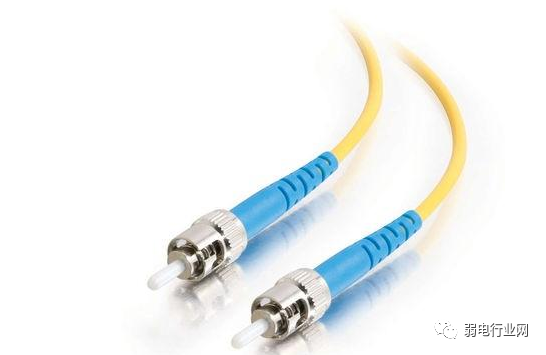

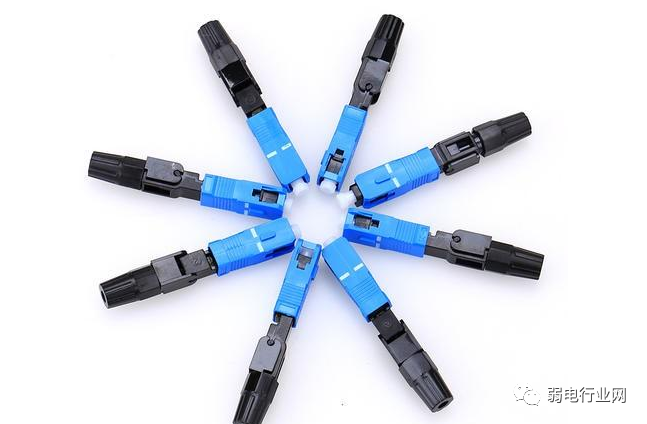

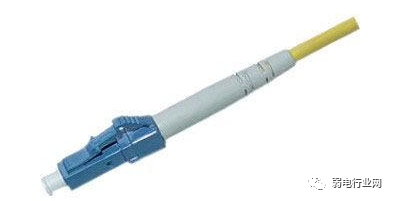

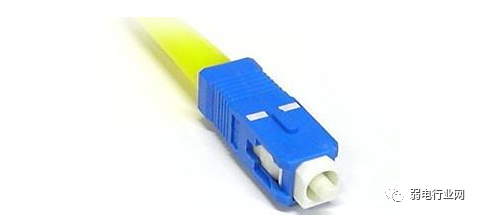

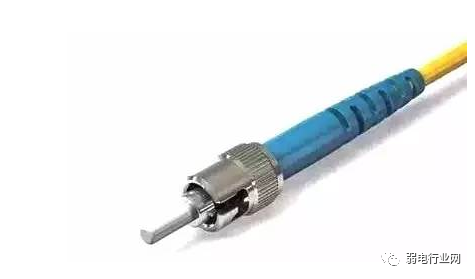

可选SC/FC/ST-PC接口

GE接口

物理接口

RJ45

帧长

最小帧长64字节,最大帧长2036字节

工作模式

支持自协商,强制模式。缺省自协商模式

速率

10/100/1000Mb/s

双工

/全双工

流量控制

缺省配置:打开

标准

IEEE802.3ab 1000Base-T / IEEE802.3u 100Base-TX / IEEE802.3 10Base-T

电源

供电电源

AC220 /DC48 /DC24V

220V电压输入范围

100240V AC

48V电压输入范围

3672V DC

24V电压输入范围

18~36V DC

环境要求

工作温度

-3060

工作湿度

小于95%,无冷凝

贮藏温度

-4085

设备尺寸

设备尺寸

434mm()×44mm()×210mm()

注:系统缺省采用传输距离为20Km的光模块,用户可根据需要定制。

RV6X1

1~8SD/HD/3G-SDI光端机

用户手册

V1.00

2015.5

1概述

RV6X1是一款1~8SD/HD/3G-SDI光端机,包括光发射机和光接收机,该设备采用模块化设计,可选0~8个正向SDI卡,或者0~8个反向SDI卡,或者0~82接口双向千兆以太网通道卡,或者三种卡之间的混插,实现多种SDI和以太网传输的组合,最大可实现8SD/HD/3G-SDI信号或者4路双向SD/HD/3G-SDI(内嵌音频)在一根光纤上的传输,满足不同用户的需求,可广泛应用于电视现场转播、高清视频会议、视频监控等领域。

2特点

  • 兼容SMPTE-292M HD-SDISMPTE-259M SD-SDI标准信号,支持2.97Gb/s1485Mb/s270Mb/s速率
  • 270Mb/s速率下支持DVB-ASI
  • 可实现多路SDI和以太网的多种传输组合
  • SDI信号可选带环出或者不带环出
  •      支持 1080P@30,29.97, 25,24,23.981080I@59.94,60,50720P@59.94,60,50,30,29.97,25,24, 23.98、以及625i525i , 1080P@50.60等多种视频格式
  • 内嵌SDI重定时以及电缆均衡功能
  • 内置ESD和浪涌保护电路,能有效防止静电和雷击损坏
  • 光口支持光消失告警,SDI口支持输出信号状态指示和输入信号锁定状态指示
  • APC 电路,输出光功率恒定,动态范围大
  • 提供双电源冗余保护,支持AC220V,DC48V以及 DC24V的混插
  • 设备整机小巧,19英寸1U机箱,可安装在标准的机柜上

3系统应用

3-1 8HD-SDI光端机应用图


3-2 1路双向HD-SDI1GE光端机应用图

4设备前后面板说明

4-1发射机接收机前面板视图

4-1 发射机/接收机前面板接口说明

名称

功能描述

NOP

光口收无光指示灯,红色。常亮:光口没有收到光信号;常灭:光口收到正常光信号。

注:当选择8个正向SDI卡时,发射机的NOP灯为常灭。

PWR1,PWR2

电源1/2指示灯,绿色。常亮:电源供电正常。常灭:供电异常或电源不存在

注:当用户选择不同数量的SDI卡和以太网卡时,后面板也会有所不同,请以实际面板为准。

4-3 8SDI发射机后面板视图(220VAC &24VDC)

4-4 8SDI接收机后面板视图 (220VAC &24VDC)

4-4 6SDI+2GE发射机后面板视图 (220VAC &24VDC)

4-2 发射机/接收机后面板接口说明

名称

功能描述

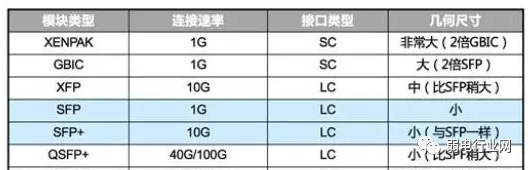

OPT 光线路接口,采用1*9针单纤双向FC/SC/ST-PC光模块。
SDI IN[1:8] 1~8HD/SD-SDI输入
SDI OUT[1:8] 1~8HD/SD-SDI输出
GE1-1/2 1路千兆以太网接口1/22个接口共享1000Mb/s带宽,采用RJ45连接方式,支持交叉和直通两种网线自适应。
GE2-1/2 2路千兆以太网接口1/22个接口共享1000Mb/s带宽,采用RJ45连接方式,支持交叉和直通两种网线自适应。
电源 支持220VAC48VDC24VDC混合供电
开关 I: 打开电源;O: 关闭电源
~220V AC

~220V

~220V交流电源接口,允许电压范围:100~240V

48V DC

PGND

设备保护地,与设备机壳连接。

+

48V直流电源接口,允许电压范围:36~72V

48V电源地

24V DC

PGND

设备保护地,与设备机壳连接。

+

24V直流电源接口,允许电压范围:18~36V

24V电源地

4-3 发射机/接收机后面板指示灯说明

名称

指示灯说明

NOP

光口收无光指示灯,红色。常亮:光口没有收到光信号;常灭:光口收到正常的光信号。

注:当选择8个正向SDI卡时,发射机的NOP灯为常灭。

PWR1,PWR2

电源1/2指示灯,绿色。常亮:电源供电正常。常灭:供电异常或电源不存在

IN[1:8]

SDI输入锁定状态指示灯,绿色。常亮:SDI输入正常;常灭:SDI输入异常或没有输入。

OUT[1:8]

SDI输出状态指示灯,绿色。常亮:SDI输出正常;常灭:SDI输出异常或没有输入。

GE绿灯

GE连接和数据收发指示灯,绿色。
常亮:以太网接口连接正常,且无数据收发。闪烁:以太网接口连接正常,且有数据收发。
常灭:未连接或接口损坏。

GE黄灯

GE工作速率指示灯,黄色。
常亮:工作在1000Mb/s
常灭:工作在100/10Mb/s

5技术参数

项目

典型值

视频接口

物理接口

BNC

速率

1.485Gb/s270Mb/s自适应

标准

兼容SMPTE-292M SMPTE-259M 标准

阻抗

75Ω

输出电平

800mVp-p±10%

回波损耗

>15dB

上升、下降时间(HD-SDI

270ps

多业务通用SDI光端机插卡式机框

概述

RV600C为标准19英寸,4U插箱,机箱内置3个风扇,机箱正面可插入16张视频业务盘*以及1张网管盘,同时在机箱背面可插入2张电源盘,支持交直流双电源冗余保护。

RV600C的网管盘提供1个以太网管理接口(EMU)、1个以太网级联管理接口(EMU-EX)和1个串行管理接口(CONSOLE),支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台,可对以太网端口VLAN,风扇温度控制,各种告警和性能等多种信息进行管理。

表1-1 RV600C支持的视频业务卡

序号

板卡名称

型号

简单说明

远端设备

1 1路HD-SDI视频光接收盘

RV613RK

1个HD-SDI输出接口;2个FE和1个RS485接口。

RV613T

2 1路HD-SDI视频光接收盘

RV611NRK1

1个HD-SDI输出接口、1个HD-SDI环出接口,和1个RS485接口。

RV611NT

3 1路HD-SDI视频光接收盘

RV611NRK2

2个HD-SDI输出接口,2个HD-SDI环出接口和2个RS485接口。

RV611NT

4 1路HD-SDI视频光接收盘

RV613NRK

2个HD-SDI输出接口、2个FE、1个RS485接口和1个辅助通道接口。

RV613NT

5 2路HD-SDI视频光接收盘

RV621NRK

2个HD-SDI输出接口、1个RS485接口和1个辅助通道接口。

RV621NT

6 4路HD-SDI视频光接收盘

RV641NRK

4个HD-SDI输出接口、1个RS485接口和1个辅助通道接口。

RV641NT

7 8路HD-SDI视频光接收盘

RV681NRK

8个HD-SDI输出接口、1个RS485接口和1个辅助通道接口。

RV681NT

8 2组SDI 1进2出分配器盘

RV702K

实现2组分配,每组将1路SD-SDI/HD-SDI/3G-SDI视频信号分配成2路

*注:设备板卡支持带电插拔,插拔过程不影响其他正在工作的板卡。

特点

  • 19英寸4U插箱
  • 16个业务盘槽位,1个网管盘槽位
  • 1个以太网管理接口(EMU)和一个级联接口(EMU-EX),支持SNMP_V1和SNMP_V2协议
  • 1个RS232串行管理接口(CONSOLE),支持CLI命令行,可管理本端设备
  • 机箱内置3个风扇
  • 交直流双电源冗余保护,系统更安全、更可靠

应用

8路HD-SDI光端机

台式设备

电源和功耗

供电电源

DC 12V

电压输入范围

8V~14V

功耗

3W±10

插卡式设备

电源和功耗

供电电源

AC 220V /DC-48V

DC电压输入范围

-36-72V DC

AC电压输入范围

176~264V

单张插卡功耗

3W±10

环境要求

工作温度

-3060

工作湿度

小于95%,无冷凝

贮藏温度

-4085

设备尺寸

插卡式设备尺寸(带挂耳)

330mm x 178mm x 482mm

台式设备尺寸

434mm×44mm×155mm

注:系统缺省采用传输距离为20Km的光模块,用户可根据需要定制20Km~80KM光模块

附录 AUX和RS485接口管脚示意图


PIN7: 对应RS485接口APIN8:对应RS485接口B;其它对应AUX接口。

RV681P

8HD-SDI光端机

用户手册

V1.03

2015. 1

1概述

8HD-SDI光端机可实现8HD/SD-SDI信号(每路SDI信号包括2路内置音频信号)在一根光纤上的长距离传输,同时支持1路双向RS485控制数据传输和110M/100M以太网数据信号的双向传输,此外还支持选配的外置音频、开关量、422/232等业务传输,可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

8HD-SDI光端机分为发射机和接收机,发射机为体积小巧的台式设备,接收机分为台式设备和插卡式设备,插卡式设备采用标准19英寸、4U插箱设计的机箱,可插入8HD-SDI插卡式接收机(支持热插拔),与最多8个台式光发射机配合使用。同时,4U插箱提供1张网管盘,支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台,可以监控和分析多种设备状态信息,帮助用户快速发现和定位故障节点。

2特点

  • 兼容SMPTE-292M HD-SDISMPTE-259M SD-SDI标准信号,支持1485Mb/s270Mb/s速率
  • 发射机:8HD/SD-SDI输入、1路光信号、110M/100M以太网信号
  • 接收机:8HD/SD-SDI输出、1路光信号、110M/100M以太网信号
  • 1路双向RS485接口,采用RJ45接口,最高支持115.2Kb/s波特率
  • 提供2个辅助接口卡,可选音频,开关量,RS422/232等业务传输
  • 支持1080P@30,25,24, 29.97, 23.981080I@60,50,59.94720P@60,50,30,25,24, 9.94, 29.97, 23.98以及625i525i 等多种视频格式,当输入为1080P@29.97,23.981080I@59.94720P@59.94, 29.97, 23.98时,输出分别为1080P@30, 241080I@60720P@60,30,24
  • 输入具有电缆均衡功能,可补偿电缆传输的损耗
  • 内置ESD和浪涌保护电路,能有效防止静电和雷击损坏
  • 提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示
  • APC 电路,输出光功率恒定,动态范围大
  • 提供1个以太网管理接口(EMU)和一个级联接口(EMU-EX),支持SNMP_V1SNMP_V2协议
  • 提供1RS232串行管理接口(CONSOLE),支持CLI命令行,可管理本端设备
  • 插卡式机箱背面可插入2张电源盘,支持交直流双电源冗余保护

3系统应用


3-2 插卡式设备应用图

6技术参数

项目

典型值

SDI接口

物理接口

BNC

速率

1.485Gb/s270Mb/s自适应

标准

兼容SMPTE-292M SMPTE-259M 标准

阻抗

75Ω

输出电平

800mVp-p±10%

回波损耗

>15dB

上升、下降时间(HD-SDI

≤270ps

上升、下降时间(SD-SDI

≤1.50ns

SD-SDI对准抖动 (1KHz)

≤0.2UI

SD-SDI定时抖动 (10Hz)

≤0.2UI

HD-SDI对准抖动 (100KHz)

≤0.2UI

HD-SDI定时抖动 (10Hz)

≤1.0UI

视频接口防雷抗冲击电压

不低于(1.2/50us)+4.0KV

视频接口防雷抗冲击电流

不低于(8/20us)+1.0KA

数据通道接口

物理接口

RJ45

数据接口

RS485&RS232/RS422

工作模式

单工/半双工/全双工

数据接口防雷抗冲击电压

不低于(1.2/50 us)+2.0KV

数据接口防雷抗冲击电流

不低于(8/20 us)+0.5KA

外置音频接口

(可选)

物理接口

RJ45

阻抗

输入高阻,输出600Ω

量化等级(数码位宽)

20

采样频率

48KHz

音频输入输出电压

2VP-P(峰峰值)

音频带宽

20Hz~20KHz

音频信噪比(加权)

S/N85dB

FE接口

物理接口

RJ45

帧长

最小帧长64字节,最大帧长1552/1536字节

工作模式

支持自协商,强制模式。缺省自协商模式

速率

10/100Mb/s

双工

/全双工

流量控制

缺省配置:打开

标准

IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T

CONSOLE

物理接口

RJ45

波特率

19200

比特位

8

停止位

1

奇偶校验

EMU/EMU-EX接口

物理接口

RJ45

速率

10M\100Mb/s自适应

4-3 AUX业务卡接口说明

AUX

序号

名称

说明

4音频输出AUX212

PIN1

AOUT1

1音频输出

PIN2

AOUT2

2音频输出

PIN3

G

工作地

PIN4

AOUT3

3音频输出

PIN5

AOUT4

4音频输出

PIN6

G

工作地
4音频输入AUX211

PIN1

AIN1

1音频输入

PIN2

AIN2

2音频输入

PIN3

G

工作地

PIN4

AIN3

3音频输入

PIN5

AIN4

4音频输入

PIN6

G

工作地
2音频输出AUX207

PIN1

AOUT1

1音频输出

PIN2

AOUT2

2音频输出

PIN3

G

工作地

PIN4

PIN5

PIN6

2音频输入AUX208

PIN1

AIN1

1音频输入

PIN2

AIN1

2音频输入

PIN3

G

工作地

PIN4

PIN5

PIN6

2路双向音频AUX206

PIN1

AOUT1

1音频输出

PIN2

AOUT2

2音频输出

PIN3

G

工作地

PIN4

AIN1

1音频输入

PIN5

AIN2

2音频输入

PIN6

G

工作地
2路开关量输出AUX200

PIN1

NC0

1路开关量输出。无告警:闭合态;有告警:断开态。

PIN2

COM0

1路开关量公共端

PIN3

NC1

2路开关量输出。无告警:闭合态;有告警:断开态。

PIN4

COM1

2路开关量公共端

PIN5

NO0

1路开关量输出,无告警:断开态;有告警:闭合态。

PIN6

NO1

2路开关量输出,无告警:断开态。有告警:闭合态。
2路开关量输人AUX201

PIN1

K0

1路开关量输入

PIN2

COM0

1路开关量公共端

PIN3

K1

2路开关量输入

PIN4

COM1

2路开关量公共端

PIN5

PIN6

1路双向RS422

/

2路双向RS485

AUX204(发射机端)

PIN1

TXA(T/RXA1)

RS422接口差分信号A输出/ 1RS485差分信号A

PIN2

TXB(T/RXB1)

RS422接口差分信号B输出/ 1RS485差分信号B

PIN3

RXA(T/RXA2)

RS422接口差分信号A输入/ 2RS485差分信号A

PIN4

RXB(T/RXB2)

RS422接口差分信号B输入/ 2RS485差分信号B

PIN5

G

工作地

PIN6

G

工作地
1路双向RS422

/

2路双向RS485

AUX204(接收机端)

PIN1

RXA(T/RXA1)

RS422接口差分信号A输入/ 1RS485差分信号A

PIN2

RXB(T/RXB1)

RS422接口差分信号B输入/ 1RS485差分信号B

PIN3

TXA(T/RXA2)

RS422接口差分信号A输出/ 2RS485差分信号A

PIN4

TXB(T/RXB2)

RS422接口差分信号B输出/ 2RS485差分信号B

PIN5

G

工作地

PIN6

G

工作地
2路双向RS232

AUX205

PIN1

TX1

1RS232接口信号输出

PIN2

RX1

1RS232接口信号输入

PIN3

G

工作地

PIN4

TX2

2RS232接口信号输出

PIN5

RX2

2RS232接口信号输入

PIN6

G

工作地

注:发射机和接收机的AUX接口是成对使用的,例如一端是输入,另一端则是输出。


4-2 发射机/接收机后面板视图

4-2 发射机/接收机后面板说明

名称

功能描述

DC12V

直流12V电源输入接口。
设备采用AC220V/DC12V电源适配器。

设备保护地PGND螺钉,与机箱外壳连接。外部PGND线缆(带象鼻插片)通过螺钉连接保护地。

5 插卡式设备结构

插卡式设备采用标准19英寸,4U插箱设计,机箱内置3个风扇,机箱正面可插入88HD-SDI视频插卡式接收机以及1张网管盘,同时在机箱背面可插入2张电源盘,支持交直流双电源冗余保护。

5-1 插卡式设备单元盘列表

类别

板卡名称

简单说明

可插入槽位

远端设备

业务盘 8HD-SDI视频光接收盘 提供8HD-SDI输出接口、1FE1RS485接口和2个辅助通道接口。

1-16

发射机

管理盘 网管盘 提供1EMU1EMU-EX1CONSOLE。可对风扇温度控制,各种告警和性能等多种信息进行管理。

17

电源

-48V直流电源盘 -48V直流电压输入,+12V电压输出。输出功率为100W,支持电源管理。 专用电源槽位(机箱背面)

220V交流电源盘 ~220V交流电压输入,+12V电压输出。输出功率为100W。支持电源管理。

注:设备板卡支持带电插拔,插拔过程不影响其他正在工作的板卡。

5.1 插卡式接收机面板视图


5-1-1 插卡式接收机面板视图

面板描述参见台式接收机的面板描述。

5.2 网管盘面板视图


5-2-1 网管盘面板描述

5-2-1 网管盘面板说明

名称 功能描述
RUN 设备处理器运行指示灯,绿色。

正常闪烁:处理器运行正常,周期大约为300ms;慢闪:ARM处理器正在往FLASH存储数据,周期大约为1.2s;快闪:处理器启动正初始化数据。周期大约为100ms;其它状态:表示设备处理器运行异常。

CONSOLE RS232串行管理接口,RJ45接口。通过此端口,利用CLI命令行对设备进行管理。

RJ45接口的PIN6为数据信号地;PIN7为串行输入;PIN8
串行输出。

EMU 设备以太网管理接口,RJ45连接器
LINK/ACT 以太网管理接口EMU连接和数据收发指示灯,绿色。

常亮:以太网接口连接正常,且无数据收发。闪烁:以太网接口连接正常,且有数据收发。常灭:连接不正常。

SPD 以太网管理接口EMU工作速率指示灯,黄色。

常亮:100M速率。常灭:10M速率。

EMU-EX 设备以太网级联管理接口,用来支持多机箱级联,采用RJ45连接器。
LINK/ACT 以太网级联管理接口EMU-EX连接和数据收发指示灯,绿色。

常亮:以太网接口连接正常,且无数据收发。

闪烁:以太网接口连接正常,且有数据收发。

常灭:连接不正常。

SPD 以太网级联管理接口EMU-EX工作速率指示灯,黄色。

常亮:100M速率。常灭:10M速率。

5.3插卡式设备后视图


5-3-1 插卡式设备后视图

5-3 -1 电源面板说明

名称

功能描述

-48VIN

-48V直流电源接口,允许电压范围:-36~-72V

PGND

设备保护地,与设备机壳连接。

GND

-48v电源地。

220VIN

~220V交流电源接口,允许电压范围:176~264V。如果需要110VAV,需要提前声明。

电源开关

处于”ON“状态,表示电源接通;处于”OFF“状态,表示电源关闭。
设备保护地PGND螺钉,与机箱外壳连接。


3-1 台式设备点对点应用

4台式设备前后面板说明

4-1 发射机前面板视图

4-2 接收机前面板视图

4-1 发射机/接收机前面板接口说明

名称

功能描述

OPT

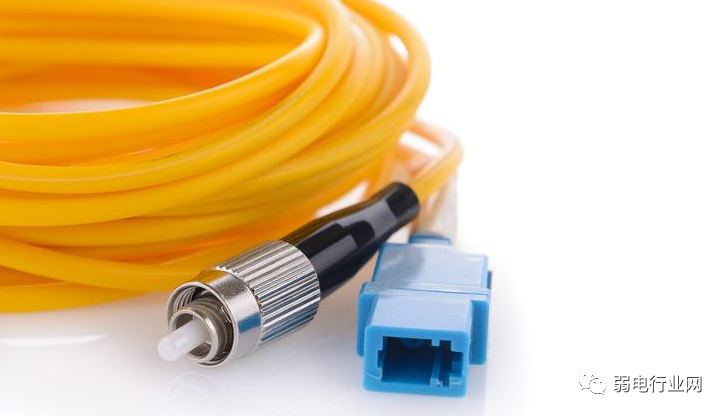

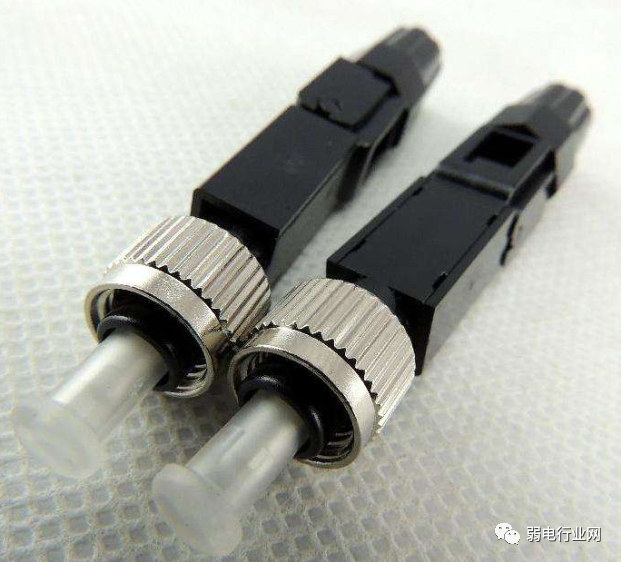

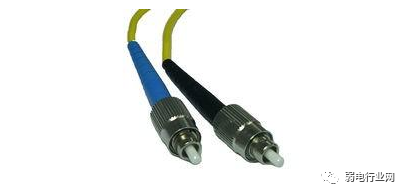

光线路接口,采用1*9单纤双向FC光模块

HD-SDI IN [1:8]

1~8HD-SDI视频输入

HD-SDI OUT[1:8]

1~8HD-SDI视频输出

FE

以太网电接口,采用RJ45连接方式,支持交叉和直通两种网线自适应。

AUX1

辅助通道和RS485接口,采用RJ45连接方式。RJ45PIN7固定对应RS485接口APIN8 固定对应RS485接口B

辅助通道可选2路双向音频,或2/4音频输出/输入,或2路开关量输出/输入,或1路双向RS4222路双向RS232通道。具体管脚说明参见表4-3

AUX2

辅助通道接口,采用RJ45连接方式。RJ45PIN7PIN8 预留。其它管脚为

辅助通道,可选2路正向开关量,2/4路正向音频。具体管脚说明参见表4-3

注:当辅助通道选择为外置音频通道时,内嵌音频将不可用。

4-2 发射机/接收机前面板指示灯说明

名称

指示灯说明

NOP 光口收无光指示灯,红色。常亮:光口没有收到光信号;常灭:光口收到正常的光信号。
RUN 设备运行指示灯,绿色。闪烁:运行正常;常灭:运行异常。
IN [18] 1~8路视频输入锁定状态指示灯,绿色。常亮:连接正常;常灭:连接异常。
OUT[18] 1~8路视频输出信号状态指示,绿色。常亮:输出正常;常灭:输出异常。
FE 绿灯 FE连接和数据收发指示灯,绿色。
常亮:以太网接口连接正常,且无数据收发。闪烁:以太网接口连接正常,且有数据收发。
常灭:未连接或接口损坏。
FE黄灯 FE工作速率指示灯,黄色。
常亮:工作在100Mb/s
常灭:工作在10Mb/s
AUX1绿灯 RS485数据状态指示灯,绿色。闪亮:正在进行数据通信;常灭:当前无数据通信
